液晶顯示風淋室電路板控制器是在原有LED顯示風淋室主板控制器基礎上研發的，主要是從美觀覺度設計的。

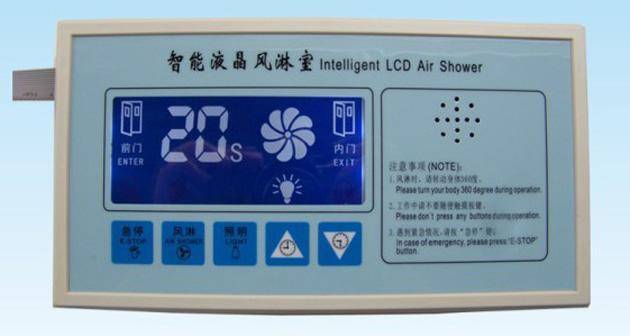

液晶顯示風淋室電路板控制器主板實物圖

液晶顯示風淋室電路板控制器具有LED顯示風淋室電路板控制器的所有功能，可自動實現可自動實現內、外門的互鎖與解鎖；照明的啟停；人體自動感應以及風機的啟停等功能。液晶顯示風淋室電路板控制器在自動流程時有相關語音提示，并具有風淋時間、前后門解鎖延時時間、照明延時間可調等靈活功能。

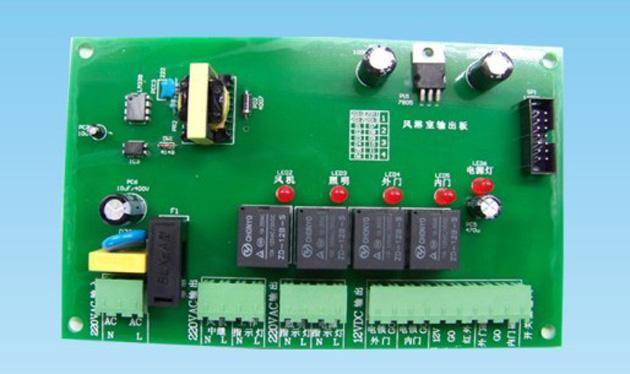

液晶顯示風淋室電路板控制器副板實物圖（注LED顯示和液晶顯示風淋室電路板空制器是一樣的）

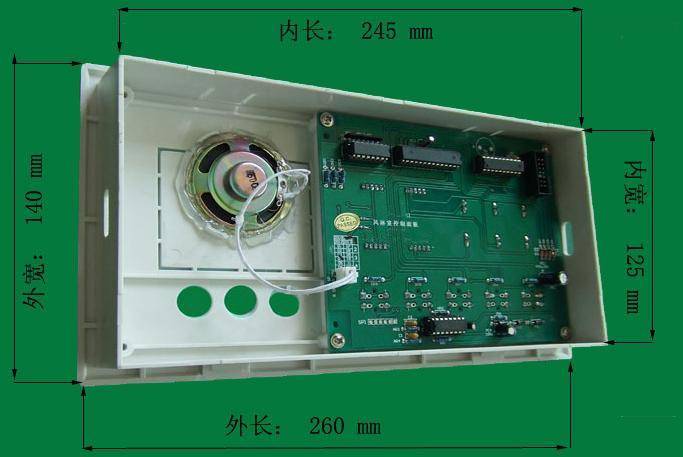

液晶顯示風淋室電路板主板開孔尺寸（注LED顯示和液晶顯示風淋室電路板空制器主板開孔尺寸是一樣的）

液晶顯示風淋室電路板控制器使用注意事項：

>>產品開孔尺寸：L×W=245×125（MM）

>>產品使用的門磁開關要求：關門時觸點閉合，開門時觸點斷開；

>>產品使用的紅外感應開關要求：220VAC或12VDC供電，無人時觸點斷開，有人時觸點閉合；

>> 產品使用的電鎖要求：12VDC供電，600MA以下電流，并注意不要外接二極管（電路板已帶）。

>>因風淋室線路板限制，各接口端子建議均不要外接大于100W設備，  如風機較功率較大或燈盤較多可經交流接觸器及中間繼電器轉接。
